  • 壁挂式隔油器【壁挂型】
  • 壁挂式隔油器【壁挂型】

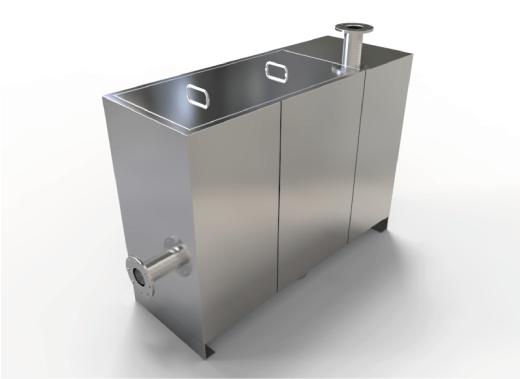

壁挂式隔油器【壁挂型】

适用范围:

小型餐饮厨房、大排档、旅游景区等

型       号:

壁挂型

专  利  号:

  • 产品简介
  • 产品参数

壁挂型设备主要适用于小型餐饮厨房、或对餐饮废水进行预处理。主要为了在前段过滤掉固体残渣,防止排污管道堵塞,同时减轻末端处理设备的处理压力。因其不含机电设备,属于简易型油水分离设备,其处理后不能直排,还需经过末端处理才能达标排放。

产品特点:

1.专利产品,设计新颖,结构简单、可靠。
2.无动力,无功耗。运行及维护成本低。
3.采用一体化结构,占地面积小,安装施工简单方便。
4.采用专利设计的连轴物理动力刮油装置将浮油自动收集、排放,便于清理。
5.设备整体全密封设计,无异味外泄污染周围环境,环保卫生。

安装书明:

1.  安装时保证城市排水管畅通,保证设备正常运行。
2.  设备可安装在室内和室外的地面及地下,在寒冷的地区应做好保温措施,条件允许情况下,尽可能的选择室内安装方式。
3.  悬挂安装时,客户需增加设备承重支架并务必确保设备安装的牢固性和安全性。参考安装示意图。
4.  设备的安装配件较少,可在地面、地下安装,适用于新建或者改建、扩建项目。
5.  处理大水量的含油污水时,可采用两台或多台设备并联处理方式进行安装处理,亦可以选择地上式(埋地式)多功能油水处理器,以满足用户需求。
6.  对于排出水含油量较高时,无法达到排放标准,可选择更先进的多功能油水处理器,以达到排放标准,满足用户需求。

安装示意图:

1.进水口        2.残渣框          3.刮油装置         4.出水口         5.排油口       6.排空口



壁挂式油水处理器参数表



序号 型号

处理水量(m3/h)

箱体尺寸(L*B*H)

安装尺寸(mm) 进出水管径 通气管管径 排空管管径 排油管管径 参考总重(T)
进水口高度(mm) 出水口高度(mm) 集油箱容量(L)
H1 H2 V DN1 DN2 DN3 DN4
1 JNCY-C-0.4/Z 0.4 750*350*400 500 150 10 50 25 40 50 0.1
2 JNCY-C-0.6/Z 0.6 800*400*400 500 150 12 50 25 40 50 0.12
3 JNCY-C-0.8/Z 0.8 800*400*600 700 250 16 80 25 40 50 0.18
4 JNCY-C-1.0/Z 1.0 1000*400*600 700 250 22 80 25 40 50 0.2
